Protéger les produits sensibles aux ESD
En général, lorsqu’il y a une étincelle, c’est qu’il y a de l’amour dans l’air. Dans les cas particuliers, il s’agit simplement d’une question d’électrostatique. Vous en avez déjà fait l’expérience : vous saisissez la poignée de la portière de la voiture, et aïe ! Dans un environnement de production, ces décharges électrostatiques (ou ESD pour electrostatic discharge) peuvent endommager les composants sensibles. Avec le développement de la connectivité et de l’électrification, ces composants sont de plus en plus petits et se trouvent presque partout, ils sont donc encore plus sensibles aux décharges électrostatiques.
Pour éviter d’abîmer le matériel, il est important d’utiliser le bon équipement antistatique. Servantes d’atelier, chaussures de sécurité, tapis ou sièges d’atelier : vous trouverez dans notre gamme ESD un grand choix de produits pour protéger votre électronique.
Protégez vos composants électroniques
Comment expliquer les décharges électrostatiques ; où peuvent-elles survenir ? Sont-elles dangereuses ? Découvrez aussi les produits grâce auxquels vous pouvez protéger les équipements sensibles des ESD, à votre poste de travail et lors du transport.
Qu’est-ce qu’une décharge électrostatique (ESD) et comment se produit-elle ?
Nous en avons déjà parlé : le sigle ESD désigne les décharges électrostatiques. Mais comment expliquer ce phénomène ?
Le plus simple est de prendre un exemple que vous avez certainement déjà vécu.
- Vous marchez sur un tapis avec vos chaussures.
- Le frottement fait que vos chaussures, puis votre corps, se chargent d’électrons.
- Si vous touchez ensuite un objet conducteur, comme la poignée d’une portière de voiture, l’électricité passe dans cet objet.
C’est exactement la même chose quand deux objets frottent l’un contre l’autre et provoquent un transfert de charge, par exemple quand on déplace des bacs en plastique sur une surface ou des transporteurs à bande.
L’électricité statique est-elle dangereuse ?
Pour faire une réponse brève : non, pas pour les personnes, en tout cas pas directement. À partir de 3 500 volts, on ressent la secousse électrique, mais il en faudrait bien plus pour compromettre notre santé. Cependant, si le coup de jus arrive au mauvais moment, sous l’effet de surprise, il risque de provoquer un accident qui peut se solder par une blessure.
Les décharges électrostatiques sont toutefois dangereuses pour toutes les entreprises qui utilisent ou transforment des composants électroniques. Dans le pire des cas, elles peuvent engendrer des dommages dévastateurs coûteux et aux conséquences lourdes.
Quels dégâts les ESD peuvent-elles causer ?
Les ESD peuvent sérieusement endommager les composants électroniques, avec de graves conséquences pour les entreprises :
- Un simple transfert de charge pouvant passer inaperçu peut entraîner l’arrêt de véhicules ou de chaînes de production complètes.
- Il est souvent difficile de trouver les pièces endommagées, car les dégâts causés par les ESD ne sont pas visibles à l’œil nu.
- Comme la défaillance de certains composants causée par des décharges électrostatiques est souvent découverte en premier lieu par les clients, cela peut engendrer des réclamations et une dégradation de l’image de l’entreprise, ainsi que des pertes financières liées à des réparations ou remplacements coûteux. Dans ce contexte, les coûts des composants peuvent vite passer de quelques centimes à plusieurs dizaines de milliers d’euros.
Ces conséquences fâcheuses des ESD sont d’autant plus probables que de plus en plus d’entreprises utilisent des composants électroniques, par exemple dans l’industrie automobile.
Heureusement, il existe des solutions pour les éviter.
Bon à savoir : une décharge de 5 volts suffit à endommager gravement les puces électroniques.
Protégez votre matériel des ESD
La meilleure façon de protéger les composants sensibles des ESD et de leurs dégâts consiste à prévenir les charges électrostatiques en s’assurant que les objets et les personnes peuvent les évacuer dans le sol.
Les entreprises peuvent ainsi aménager des EPA (Electrostatic Protected Areas) ou des zones antistatiques, qui ne comportent que des matériaux antistatiques.
La norme sur l’électrostatique CEI (DIN EN) 61340-5-1 fait autorité en la matière.
Aménagement de zones antistatiques
Revêtements de sol
La protection contre les ESD commence au sol. Les tapis et autres revêtements antistatiques évacuent les tensions. Dans un bureau, cela peut avoir son importance puisque les roulettes des fauteuils peuvent créer de fortes tensions. Les tapis de sécurité ESD anti-fatigue sont très pratiques pour les postes de travail en position debout.
Stockage
Pour entreposer et conserver vos composants électroniques, préférez les rayonnages dotés d’un revêtement antistatique. Il est essentiel que les rayonnages se trouvent dans une EPA ou soient mis à la terre. Vous pouvez aussi placer les composants électroniques dans des conteneurs antistatiques, comme des caisses-palettes et des bacs à bec spéciaux.
Poste de travail antistatique
Les tables, sièges, tabourets et assis-debout antistatiques permettent d’éviter les décharges potentiellement dangereuses au niveau des postes de travail.
Outils
Quand vous travaillez sur des composants électroniques sensibles, n’utilisez que des outils antistatiques, comme des tournevis de sécurité ESD.
Transport de composants électroniques

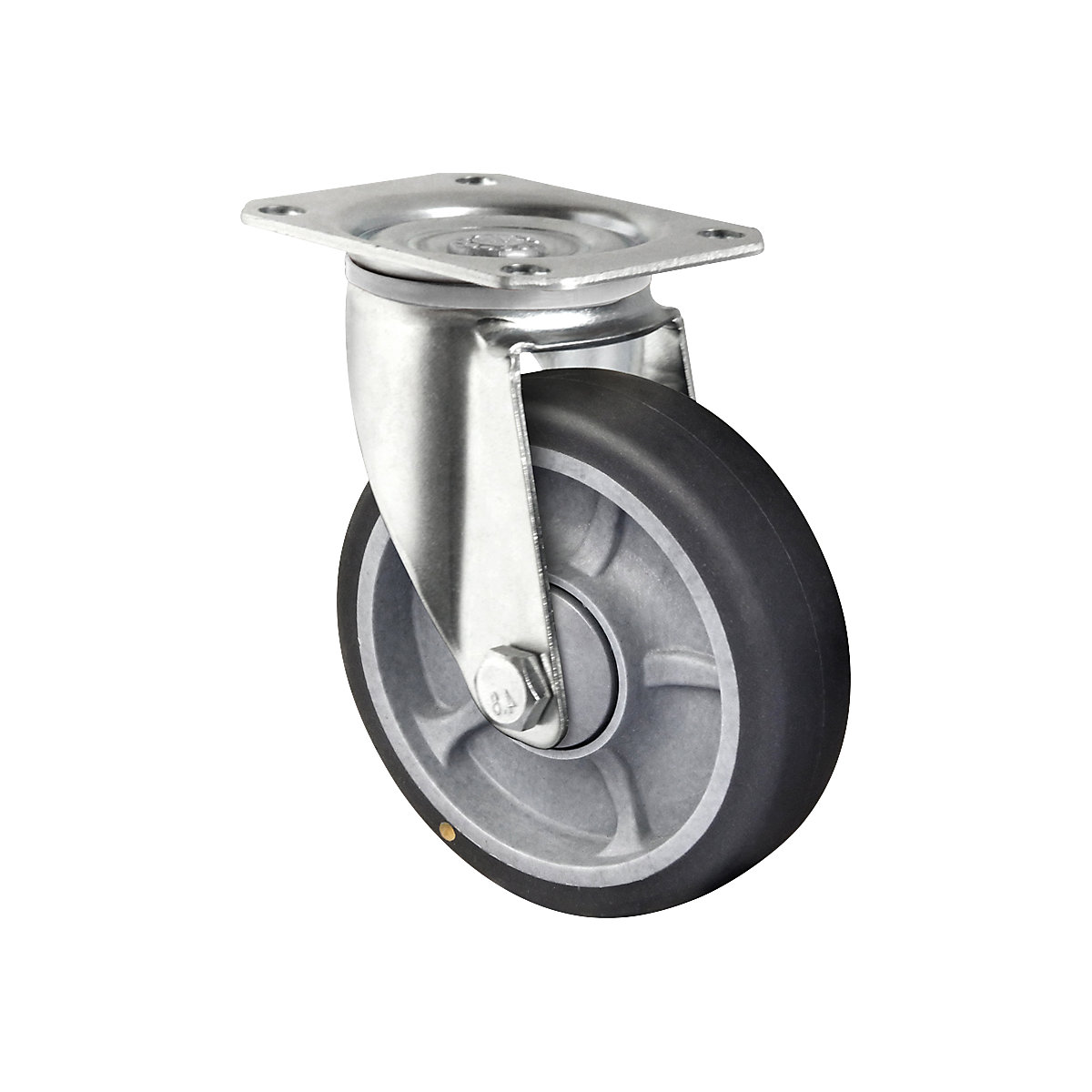

Même lors d’un simple déplacement d’une pièce à l’autre, la protection contre les ESD est capitale. D’abord, il faut équiper les chariots de manutention conducteurs d’électricité de roulettes antistatiques. De plus, vos composants fragiles seront bien à l’abri dans des boîtes en plastique antistatiques fermées, le temps du transport.
Vêtements antistatiques
Dans une EPA, les chaussures de sécurité ESD sont indispensables. Conformément à la norme EN 61340-5-1, elles doivent garantir une résistance entre 7,5 x 105 et 3,5 x 107 ohms.
À compléter idéalement par des bracelets de poignet ou des bandes de talon antistatiques. Ceux-ci se portent à la main ou au pied et sont reliés par un câble de mise à la terre. Ils assurent ainsi une mise à la terre permanente.
Une dernière astuce : pensez à un taux d’humidité favorable
Plus l’atmosphère est sèche, plus les choses se chargent d’électricité, et inversement. En effet, quand l’air est suffisamment humide, une fine pellicule d’humidité recouvre les surfaces et les rend conductrices.
En revanche, une atmosphère trop humide n’est pas non plus optimale, ni pour vos composants sensibles, ni pour la santé de vos employés. Dans l’idéal, il faudrait une humidité constante de 40 % à 60 %.
La sécurité à tous les coups
Vous trouverez forcément la solution de sécurité ESD que vous cherchez. Nous sommes là pour vous aider à dénicher les produits qui assureront une protection optimale contre les dangers invisibles.
